O que é uma conexão de mangueira industrial? Guia Completo

Que Encaixe de mangueira industrial É e por que é importante

Um encaixe de mangueira industrial é o componente do conector que une uma mangueira flexível a um tubo, válvula, bomba, cilindro ou outra mangueira , vedando a conexão para que o fluido ou gás possa se mover pelo sistema sem vazar. Normalmente consiste em um corpo de acoplamento, uma ponteira ou luva que prende a mangueira e uma interface de rosca ou flange na extremidade oposta que se adapta ao resto do sistema.

A maioria das conexões de mangueiras industriais vendidas hoje são construídas como conexões de mangueira padrão industrial, o que significa que o formato da rosca, o ângulo de vedação e as dimensões seguem uma especificação reconhecida, como SAE, DIN, ISO ou Bobagem, em vez de um design proprietário único. Essa padronização é o que permite que uma conexão de uma produção seja combinada de forma confiável com uma mangueira, válvula ou porta de cilindro produzida em outro lugar, o que é extremamente importante em sistemas hidráulicos e de transporte de fluidos, onde uma incompatibilidade pode significar um vazamento sob pressão, em vez de um pequeno inconveniente.

O restante deste guia explica como uma conexão de mangueira padrão é construída, como os padrões de rosca e vedação se comparam, como dimensionar uma conexão de mangueira hidráulica para uma determinada pressão e diâmetro de mangueira e o que procurar em um fabricante de conexão de mangueira industrial.

O que é um Encaixe de mangueira padrão

Uma conexão de mangueira padrão é um acoplamento construído de acordo com uma especificação dimensional e de rosca publicada, em vez de uma geometria personalizada ou proprietária. As especificações mais amplamente referenciadas no trabalho com mangueiras hidráulicas e industriais incluem rosca reta SAE e conexões alargadas, conexões métricas DIN comuns em equipamentos europeus, conexões ISO usadas para compatibilidade de equipamentos internacionais e conexões BS comuns em equipamentos do mercado britânico e da Commonwealth.

A escolha de uma conexão de mangueira padrão industrial em vez de um projeto proprietário geralmente simplifica a manutenção futura, uma vez que as peças de reposição podem ser provenientes de mais de uma linha de produção sem redesenhar o ponto de conexão.

Como funcionam as conexões de mangueiras industriais: componentes principais

Cada conexão de mangueira industrial compartilha três zonas funcionais, independentemente do padrão da rosca ou do tamanho da mangueira.

Acoplamento e virola de mangueira

O corpo do acoplamento é inserido na extremidade da mangueira ou sobre ela, e uma ponteira ou luva é comprimida ao redor da mangueira durante a crimpagem para travar a conexão no lugar e vedar a camada externa da mangueira contra a haste da conexão.

Interface de rosca e vedação

A extremidade oposta da conexão carrega a rosca ou flange que se conecta ao resto do sistema. A vedação ocorre através de uma rosca cônica que veda no contato, uma rosca paralela emparelhada com um anel de vedação ou arruela colada, ou uma interface alargada e cônica que veda através do contato metal-metal sob torque.

Acessórios crimpados versus reutilizáveis

As conexões crimpadas são fixadas permanentemente na mangueira usando uma máquina de crimpagem e não podem ser removidas sem cortar a mangueira, enquanto as conexões reutilizáveis ou fixáveis em campo são aparafusadas ou fixadas na extremidade da mangueira e podem ser desmontadas e remontadas, o que é adequado para situações de reparo em campo onde uma máquina de crimpagem não está disponível.

Dimensionamento da conexão de mangueira de alta pressão por diâmetro da mangueira

A capacidade de pressão de trabalho geralmente cai à medida que o diâmetro interno da mangueira aumenta, uma vez que um furo maior precisa de uma camada de reforço proporcionalmente mais espessa para suportar a mesma tensão na parede. Uma conexão de mangueira de alta pressão em uma mangueira de diâmetro pequeno pode muitas vezes suportar uma pressão de trabalho substancialmente mais alta do que a mesma família de conexões em uma mangueira de diâmetro maior , e é por isso que o dimensionamento apenas por diâmetro, sem verificar a classificação de pressão, é um erro comum de especificação.

Figura 1: Faixas de pressão de trabalho de referência geral por diâmetro da mangueira. As classificações reais dependem das camadas de reforço, do projeto do acessório e do fator de segurança aplicado.

Critérios de seleção de encaixe de mangueira hidráulica

Além do diâmetro e da pressão, vários outros parâmetros determinam se uma conexão de mangueira hidráulica funcionará de maneira confiável em um determinado sistema.

Figura 2: Tendência geral de redução mostrando a queda da capacidade de pressão à medida que a temperatura operacional aumenta, expressa como uma porcentagem da pressão fria nominal.

Tipos de acessórios de mangueira roscados explicados

Uma conexão de mangueira roscada pode usar várias geometrias de rosca e vedação diferentes, e misturar as duas erradas é uma das causas mais comuns de vazamento na conexão em um sistema hidráulico.

Tópico TNP

A rosca cônica National Pipe veda unindo as roscas cônicas macho e fêmea, normalmente auxiliada por selante de rosca, e é comum em equipamentos industriais e agrícolas em geral.

Tópico BSP

A rosca do British Standard Pipe vem em formas cônicas e paralelas, com a versão paralela vedando através de uma arruela colada em vez de interferência de rosca, comum em equipamentos do mercado europeu e da Commonwealth.

Tópico JIC

As conexões do Joint Industry Council usam uma vedação alargada de 37 graus em uma rosca paralela, proporcionando uma vedação forte de metal com metal que funciona bem sob vibração e é amplamente utilizada em sistemas hidráulicos norte-americanos.

Tópico ORFS

As conexões de vedação facial com anel de vedação usam um anel de vedação de face plana em vez de um alargamento ou vedação de rosca, proporcionando uma das conexões mais resistentes a vazamentos disponíveis para aplicações hidráulicas de alta pressão.

Thread Métrico

As conexões de rosca métrica, muitas vezes combinadas com um cone de 24 graus e um O-ring, são comuns em máquinas construídas na Europa e cada vez mais especificadas em equipamentos projetados para mercados globais.

Figura 3: Capacidade geral de pressão de referência por geometria de rosca e vedação. As classificações reais variam de acordo com o tamanho da conexão, material e design do fabricante.

Opções de materiais e revestimentos para conexões de mangueiras industriais

O aço carbono continua sendo o material de corpo de conexão mais comum para serviços hidráulicos gerais, normalmente com acabamento em zinco ou zinco-níquel para resistir à corrosão superficial durante o armazenamento e uso em campo. As conexões de aço inoxidável custam mais para serem usinadas, mas resistem muito melhor à corrosão em ambientes marítimos, químicos, alimentícios e farmacêuticos, onde a lavagem ou a exposição ao sal são rotina. As conexões de latão aparecem principalmente em linhas de ar e água de baixa pressão, onde a usinabilidade e a resistência moderada à corrosão são mais importantes do que a capacidade de pressão máxima.

Figura 4: Comparação relativa entre cinco fatores práticos em uma escala geral de referência de engenharia de cinco pontos.

Indústrias que dependem de acessórios para mangueiras industriais

As conexões de mangueira padrão industrial e industrial aparecem sempre que fluido ou gás precisa se mover através de uma conexão flexível em vez de um tubo rígido. Os setores comuns incluem:

• Circuitos hidráulicos de máquinas de construção e terraplanagem
• Equipamentos agrícolas e implementos hidráulicos
• Sistemas de fluidos marítimos e de bordo
• Tubulação de planta de processamento de metalurgia e petróleo
• Linhas de processamento de alimentos e produtos farmacêuticos que exigem acessórios sanitários
• Equipamento de apoio terrestre para voos espaciais e aeroespaciais

Cada setor tende a favorecer uma combinação específica de material, padrão de rosca e método de vedação com base nos fluidos manuseados, no ambiente e na frequência com que a conexão é desmontada para manutenção.

Acessórios de mangueira personalizados e acessórios de mangueira OEM

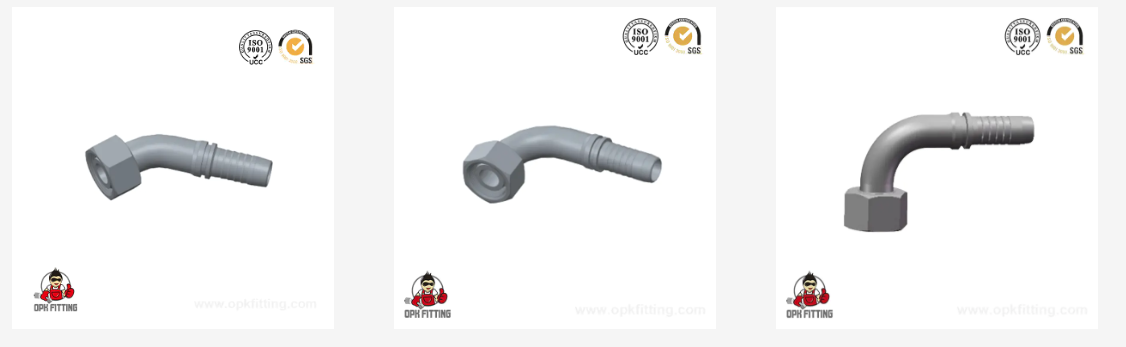

As conexões de catálogo padrão cobrem a maioria das aplicações, mas alguns layouts de equipamentos exigem uma conexão de mangueira personalizada construída em torno de um ângulo de curvatura, comprimento ou configuração de porta específica que uma peça de catálogo não pode corresponder. As conexões de mangueira OEM, produzidas de acordo com o desenho do próprio cliente ou peça de amostra, permitem que os fabricantes de equipamentos integrem uma conexão que corresponda exatamente ao seu envelope e aos requisitos de montagem, em vez de adaptar o layout em torno de uma peça padrão.

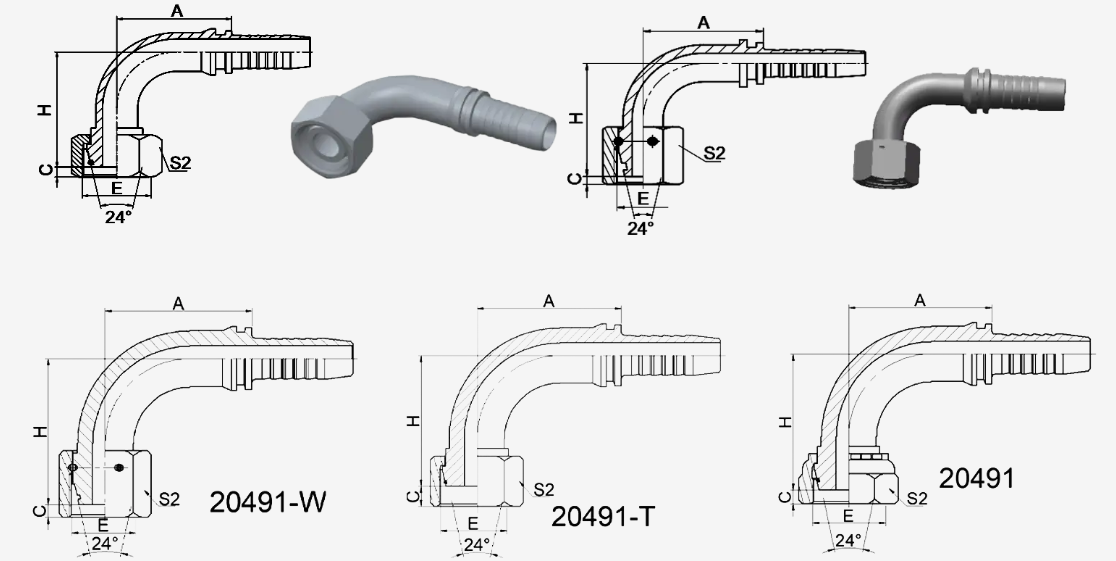

As juntas de cotovelo são uma solicitação personalizada comum, uma vez que o ângulo e o raio de curvatura variam amplamente entre os projetos de máquina. A produção de uma junta de cotovelo por meio de um processo de conformação integral com um aquecedor de alta frequência e um dobrador de tubos controlado por computador geralmente mantém uma consistência dimensional mais rígida em toda a produção do que as conexões montadas a partir de segmentos soldados separados.

Melhores práticas de instalação e crimpagem

A técnica correta de montagem protege a integridade da vedação e a vida útil de uma conexão de mangueira hidráulica. Os dados de campo das operações de crimpagem apontam consistentemente para um pequeno número de etapas que evitam a maioria das falhas iniciais.

1. Corte a mangueira em esquadro usando uma ferramenta de corte de mangueira adequada em vez de uma serra manual, pois um corte em ângulo evita o contato uniforme do ferrolho.
2. Retire apenas a tampa externa quando o projeto da conexão exigir mangueira desbastada, seguindo exatamente o comprimento da tira do fabricante da conexão.
3. Insira a mangueira totalmente na conexão antes de crimpá-la, de modo que a camada de reforço fique sob todo o comprimento da ponteira.
4. Defina a máquina de crimpagem para o tamanho exato da matriz e a pressão especificada para aquela combinação de conexão e mangueira.
5. Execute um teste de pressão nos conjuntos concluídos antes de entrarem em serviço para confirmar que não há infiltração na interface de crimpagem ou rosca.
6. Enxágue e tampe os conjuntos acabados para manter a contaminação fora do furo antes da instalação.

Escolhendo um fabricante de acessórios para mangueiras industriais

Selecionar um fabricante de acessórios para mangueiras industriais ou um fornecedor de acessórios para mangueiras industriais envolve olhar além da página do catálogo em direção à capacidade de produção, uma vez que a qualidade de crimpagem consistente e a precisão dimensional em um pedido completo são tão importantes quanto a peça de amostra inicial.

A OPK FITTING Hydraulic Equipment Factory é um exemplo de fábrica de acessórios para mangueiras construída em torno da produção de tubos hidráulicos e adaptadores, cobrindo acessórios para mangueiras, adaptadores e mangueiras hidráulicas flexíveis em uma variedade de níveis e tamanhos de pressão. Os produtos desse tipo de instalação são normalmente aplicados em sistemas de transporte hidráulico e de fluidos em máquinas, metalurgia, petróleo, construção, construção naval, equipamentos aeroespaciais terrestres, agricultura, produtos farmacêuticos e processamento de alimentos. A fábrica opera na cidade de Ningbo, na província de Zhejiang, China, uma região com uma base estabelecida há muito tempo na produção de tubos hidráulicos e forte infraestrutura de transporte para rotas de exportação marítimas e aéreas.

As etapas de fabricação neste tipo de instalação normalmente incluem corte de tubos, remoção de borracha, crimpagem de mangueiras, testes de pressão e enxágue, apoiados pela capacidade de usinagem CNC para os próprios corpos de conexão. Ao comparar um fabricante de acessórios para mangueiras industriais com outro, os engenheiros geralmente perguntam sobre a contagem de máquinas CNC e a capacidade geral de produção, a capacidade de testes internos para propriedades físicas e dimensionais e se a fábrica oferece suporte a acessórios para mangueiras OEM construídos a partir de desenhos do cliente e produção de catálogo padrão lado a lado.
